数字放射学的质量保证测试设备DIGI-13


用于质量测试的测试设备（例如，根据DIN V 6868-58标准进行验收测试，根据DIN 6868-13标准进行恒定测试），用于带有数字图像受体（如半导体探测器或存储屏幕）的投射式放射摄影系统。

通过使用该测试设备，你可以同时确定的项目：

• 信号标准化和剂量指标（图像受体剂量KB，S值或LgM值（对数中位数））在胶片或显示器上的显示
• 均匀性（光密度和亮度）1)
• 空间分辨率
• 对比度
• 光场和有用光束场的对位
• 图像比例
• 伪影

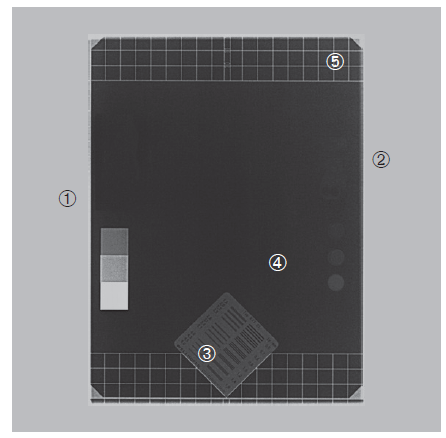

测试装置DIGI-13的构造
基本铜板（300 x 300 x 1.0 mm），带有：

• 动态台阶楔子，由铜制成➀，具有不同的辐射吸收，7个台阶上升。0.00, 0.30, 0.65，1.00, 1.40, 1.85和2.3mm铜，用于控制动态范围。

• 低对比度物体，由铝盘➁制成，直径为10毫米，产生的对比度为0.8 %、1.2 %、2.0 %、2.8 %、4.0 %和5.6 %，在 70 kV下，用于确定对比度分辨率。

• 分辨率测试（铅箔）➂，0.6 - 5.0 lp/mm，45°旋转，用于检查空间分辨率。

• 用于信号标准化和同质性检查的标记区域 ➃。

• 适用于不同大小盒的对准标记 ➄
